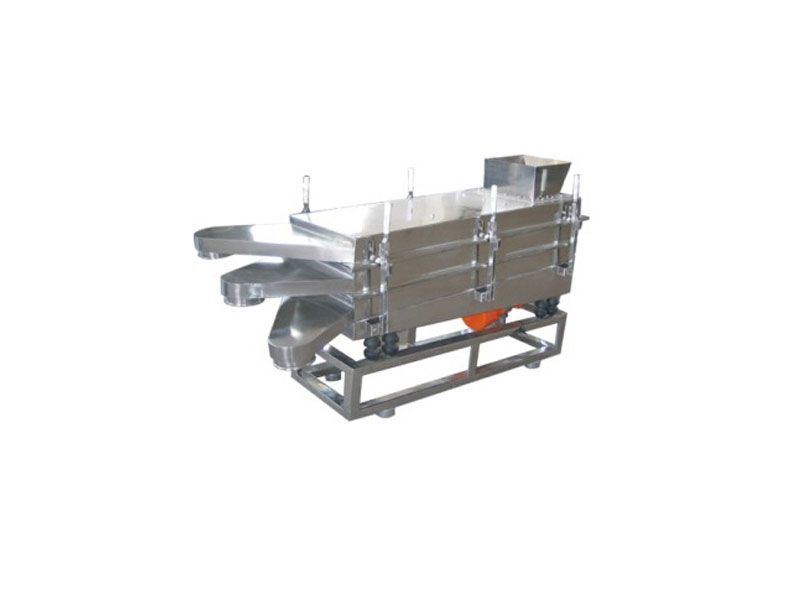

FS型方形篩分機
產品簡介：FS系列方形振蕩篩,是由進出料口篩網篩箱、振動源及減震器三大部件構成。機座與篩箱連接有4-6組軟橡膠減震器上下固定，開機即產生離心力，振幅有偏心塊、減震器對應控制，從而達到需要的工作性能，使物料有一個拋該機是由進出料口篩網篩箱、振動源及減震器三大部件構成。機座與篩箱連接有4-6組軟橡膠減震器上下固定，開機即產生離心力，振幅有偏心塊、減震器對應控制，從而達到需要的**工作性能，使物料有一個拋震和松動的過篩過程。廣泛適用于制藥、食品、化工、冶金、電子等行業篩選的理想設備。技術規格:型號生產能力（kg/h）過篩目數(mesh)電機功率(kw/h)振動頻率(r/min)激振力(kN)上出口高度中出口高度下出口高度外形尺寸(L×W×H)凈重FS-0.5M2-X4502-1500.2×214000-2.5×28006805001300×770 ×1060220FS-0.7M2-X6502-1500.2×214000-2.5×28507505301700×680 ×1100280FS-0.8M2-X7502-1500.2×214000-2.5×28507505301600×830 ×1150320FS-1.2M2-X11002-1500.2×29600-5×28807605201900×980 ×1220450
查看詳情 →

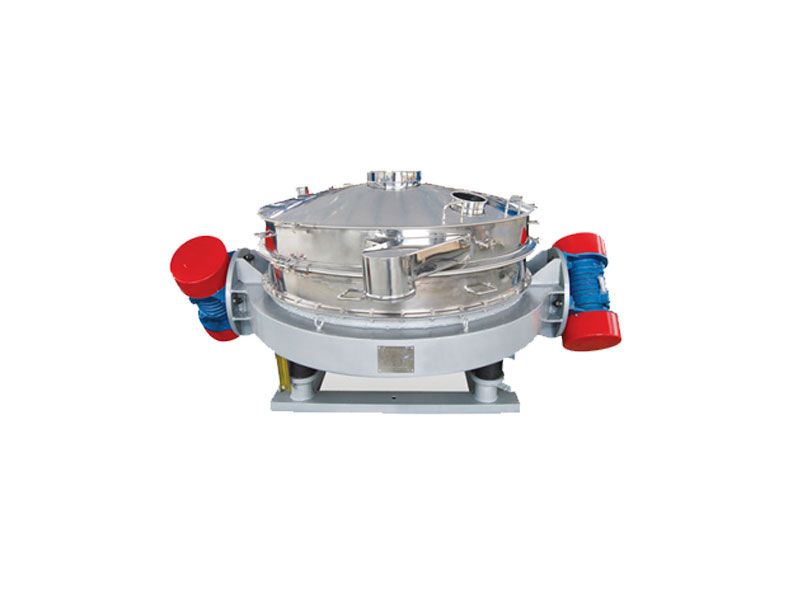

ZS型直排式振動篩
ＺＳ型直排式振動篩分機：：是在原振動篩分機的功能基礎上改進的，它是利用兩臺 振動電機作為振動源。物料從中間進入投料口，通過篩分，直接從底部中間出料口排出，適用于受安裝條件的限.制或大批量連續作業。特點:１。結構簡單、緊湊，維護方便，故障小。２。便于調節激振力、振幅、噪音低。３。高位作業出料便利，大批量連續生產。 ４。不受占地空間安裝條件的限.制。主要技術數據型號外形尺寸有效篩面積過篩目數電機動率重量ABCDEF(m2)(mesh)(kw)(kg)Φ400430450350120852000.10170.12x282Φ500530520420130852000.16610.12X298Φ600630570520150902000.23740.25X2120Φ8008406506501801002500.4300.37X2146Φ10008408007502201203000.69360.37X2185Φ12008509608802501503001.2020.55X2225Φ15001850122010502801503501.62780.55X2270Φ20002060165014503201804002.95440.75X2335
查看詳情 →

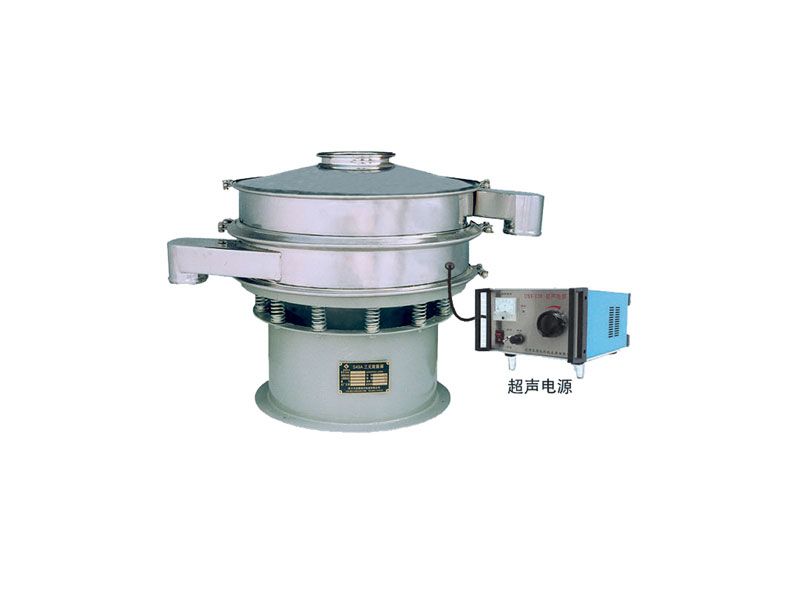

S49-AC系列超聲波振動篩
特點：改善低密度粉在重力沉降中的平降(粉末與網口輕接觸)、滑移效應，改善高密度金屬在網口滯留或楔入，改善帶靜電粉體的粘附效應，從而提高篩分效率和篩分質量。用篩分通過率表示，一般情況下比不加超聲振動篩增加通過率50%-100%，個別情況下增加通過率400%。簡介S49-AC系列超聲振動篩是將220V、50Hz或110V、60Hz電能轉化為36KHz的高頻電能，輸入超聲換能器，將其變成36-40KHz機械振動，從而達到高效篩分和清網的目的，使超微細粉篩分成為易事。該系統在傳統的振動篩基礎上在篩網上引入了一個低振幅、高頻率的超聲振動波(機械波)，以改善超微細粉體的篩分性能。由于使用了瑞士高性能智能超聲波，所以特別適合高附加值精細粉體的用戶使用。工作原理附加在篩網上的超聲振動波(機械波)，使超微細粉體接受巨大的超聲加速度，從而抑制粘附、摩擦、平降、楔入等堵網因素，提高篩分效益和清網效益。特點改善低密度粉在重力沉降中的平降(粉末與網口輕接觸)、滑移效應，改善高密度金屬在網口滯留或楔入，改善帶靜電粉體的粘附效應，從而提高篩分效率和篩分質量。用篩分通過率表示，一般情況下比不加超聲振動篩增加通過率50%-100%，個別情況下增加通過率400%。(1) 減少或不產生清網時間;(2) 不產生彈跳球等輔助物對粉體的污染;(3) 保持網孔尺寸，穩定篩分精度;(4) 分解粘附物質，減少篩上物;(5) 減少篩分次數;
查看詳情 →

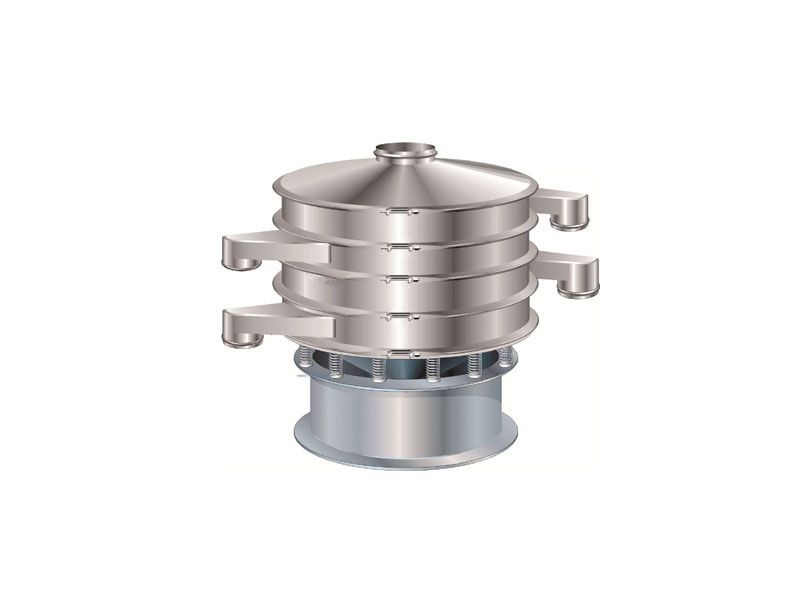

ZS型振動篩分機
特點：連續生產，自動分級篩選。封閉結構，無粉塵溢散。噪音低。體積小，安裝簡單，操作和維護方便。啟動迅速，停車極平穩。 篩網利用率高，不易睹眼，更換絲網易。工作原理振動篩由電動機的運轉，使振動器產生激振，通過彈簧連接,使參振部分成復旋形振動，此振動軌跡是一種復雜的空間立體曲線，該曲線在水平投影為一圓形，在兩垂直面上的投影均為橢圓形（即上下、左右、傾斜三維運動）。調節振動器上下旋轉重錘塊的相位角，可改變篩面物料的運動軌跡，當上下重錘塊重疊，相們角在０度時，物料從中以向外輻散；當重錘塊的相位角在９０度時，物料向中心聚攏。主要技術數據型 號ZS-500ZS-600ZS-800ZS-1000ZS-1200ZS-1500ZS-2000直徑5006008001000120015002000有效篩面(m2)0.1950.280.50.7851.1301.773.4層 數1——4層振動頻率(Hz)1400篩網目數(孔/時)5目---325目(4mm---0.043mm) **21mm電機功率(KW)1.11.11.51.52.23.04.0單層重量(Kg)140160190230260320400外型尺寸(單層mm)600*700*950700*800*950920*1070*9501120*1260*9501320*1480*11001640*1800*12002140*2300*1300分級篩選模擬圖篩選范圍廣ZS型系列振動篩分機對任何顆粒、細粉、漿液、粘液一定范圍內均可篩選。篩分粉類**細可至500目或0.028mm，過濾液體類**小可至5微米。分級篩, 選，可篩一至五層篩網，能同時進行二至六個等級的分選或過濾。出料口位置可沿圓周360°任意改變.高效率精確篩分全封閉結構，粉末不飛揚、液體不泄露、網孔不堵塞、篩分物料自動排出、閘門型結構使物料在篩面上充分篩分，精度高，處理量大，設備可安裝到任何所需位置，不需固定，便于移動。特色與優勢固-液過濾能把各類漿液中的非溶性物質迅速地清除。篩網架分離式結構，更換篩網簡單方便，且增加篩網使用壽命。網架結構無死角，易清洗或消毒。不同的使用要求，可以選用不銹鋼或碳鋼兩種材質。壓式網架設計，3-5分鐘篩網更換即可完成，換網用2人即可。外形安裝尺寸Typeф500ф600ф800ф1000ф1200ф1500ф2000Aф540ф640ф860ф1060ф1260ф1560ф2060B95095095093511011201125010651065107810631221132113901180118012061191134114411530Cф600ф720ф880ф1035ф12001300ф1580D4304805806907909701280Eф120ф180ф200ф250ф280ф280ф300Fф80ф80ф125ф125ф150ф180ф200G690690520520550550570H805805675675705705890I9209207957958258251040J10351035915915945945
查看詳情 →

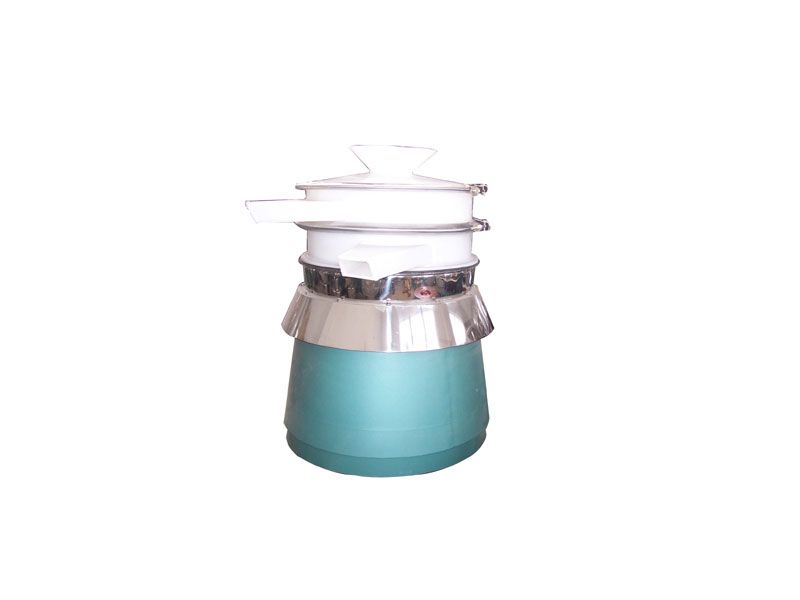

ZS型塑料振動篩
特點：連續生產，自動分級篩選。封閉結構，無粉塵溢散。噪音低。體積小，安裝簡單，操作和維護方便。啟動迅速，停車極平穩。 6.篩網利用率高，不易睹眼，更換絲網易。工作原理振動篩由電動機的運轉，使振動器產生激振，通過彈簧連接,使參振部分成復旋形振動，此振動軌跡是一種復雜的空間立體曲線，該曲線在水平投影為一圓形，在兩垂直面上的投影均為橢圓形（即上下、左右、傾斜三維運動）。調節振動器上下旋轉重錘塊的相位角，可改變篩面物料的運動軌跡，當上下重錘塊重疊，相們角在０度時，物料從中以向外輻散；當重錘塊的相位角在９０度時，物料向中心聚攏。主要技術數據型 號ZS-500ZS-600ZS-800ZS-1000ZS-1200ZS-1500ZS-2000直徑5006008001000120015002000有效篩面(m2)0.1950.280.50.7851.1301.773.4層 數1——4層振動頻率(Hz)1400篩網目數(孔/時)5目---325目(4mm---0.043mm) **21mm電機功率(KW)1.11.11.51.52.23.04.0單層重量(Kg)140160190230260320400外型尺寸(單層mm)600*700*950700*800*950920*1070*9501120*1260*9501320*1480*11001640*1800*12002140*2300*1300分級篩選模擬圖篩選范圍廣ZS型系列振動篩分機對任何顆粒、細粉、漿液、粘液一定范圍內均可篩選。篩分粉類**細可至500目或0.028mm，過濾液體類**小可至5微米。分級篩, 選，可篩一至五層篩網，能同時進行二至六個等級的分選或過濾。出料口位置可沿圓周360°任意改變.高效率精確篩分全封閉結構，粉末不飛揚、液體不泄露、網孔不堵塞、篩分物料自動排出、閘門型結構使物料在篩面上充分篩分，精度高，處理量大，設備可安裝到任何所需位置，不需固定，便于移動。特色與優勢固-液過濾能把各類漿液中的非溶性物質迅速地清除。篩網架分離式結構，更換篩網簡單方便，且增加篩網使用壽命。網架結構無死角，易清洗或消毒。不同的使用要求，可以選用不銹鋼或碳鋼兩種材質。壓式網架設計，3-5分鐘篩網更換即可完成，換網用2人即可。外形安裝尺寸Typeф500ф600ф800ф1000ф1200ф1500ф2000Aф540ф640ф860ф1060ф1260ф1560ф2060B95095095093511011201125010651065107810631221132113901180118012061191134114411530Cф600ф720ф880ф1035ф12001300ф1580D4304805806907909701280Eф120ф180ф200ф250ф280ф280ф300Fф80ф80ф125ф125ф150ф180ф200G690690520520550550570H805805675675705705890I9209207957958258251040J10351035915915945945
查看詳情 →

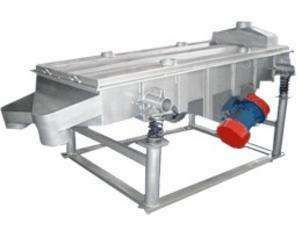

ZSF型直線振動篩分機
直線振動篩產品概述：直線振動篩又稱輕型直線篩，用于粉狀或顆粒狀干式物料的篩分或液體物料的過濾，篩分細可達到325目/英寸。采用角度可調控的激振源，根據客戶篩分過濾要求可單層或多層使用，多可達到五層。篩框一般為木質結構，若篩分腐蝕性物料時，與物料接觸部分可以采用不銹鋼制作。直線振動篩廣泛用于塑料，磨料，化工，醫藥，建材，糧食，碳素，化肥等行業。DZSF直線振動篩技術性能及參數型號篩面尺寸篩面層數網孔尺寸 （目/in）處理量（t/h）振次Min雙振幅電機功率振動方向角（°）外型尺寸(長×寬×高)（mm）DZSF520500×200012～2000.05～59606～72×0.445～602075×806×9902DZSF52020.05～59606～72×0.445～602135×806×10503DZSF52030.03～514504～62×0.4452195×806×1050DZSF525500×250010.06～89605～72×0.445～602575×806×9902DZSF52520.06～814504～62×0.4452635×806×10503DZSF52530.06～89606～82×0.7545～602695×806×11104DZSF52540.1～1514505～72×0.4452755×806×11705DZSF52550.08～1514505～72×0.4452815×806×12306DZSF52560.07～159606～82×0.7545～602875×806×1290DZSF10201000×200010.12～209606～82×0.7545～602075×1278×11202DZSF102020.11～209605～72×0.7545～602135×1278×11803DZSF102030.1～29605～72×0.7545～602195×1278×12404DZSF102040.07～159604～82×0.7545～602255×1278×13005DZSF102050.07～159604～82×1.545～602315×1278×13606DZSF102060.07～159604～82×1.545～602375×1278×1420DZSF10251000×250010.1～1514505～72×0.4452575×1278×11202DZSF102520.08～1514505～72×0.4452635×1278×11803DZSF102530.07～159606～82×0.7545～602695×1278×1240DZSF830800×300010.1～209606～82×0.7545～603080×1098×11202DZSF83020.1～209606～82×0.7545～603140×1098×11803DZSF83030.1～209606～82×1.545～603200×1098×1240DZSF10301000×300010.1～209606～82×0.7545～603080×1298×11202DZSF103020.1～209606～82×1.545～603080×1298×11203DZSF103030.1～209606～82×1.545～603080×1298×1120DZSF12241200×240010.1～239606～82×0.7545～602480×1520×11002DZSF122420.1～239606～82×0.7545～602540×1520×11603DZSF122430.1～2396062×1.545～602600×1520×1220注：1、所標處理按物料散密度為1t/m3；2、可根據用戶要求進行特殊設計及現場設計。直線振動篩使用條件1、海拔不超過1000米2、周圍環境溫度：不超過40oC3、相對濕度不超過90%（20oC以下）4、篩分腐蝕性物料時，接觸物料部分材質采用不銹鋼DZSF直線振動篩安裝尺寸型號LL1L2L3L4L5L6BB1B2B3HH1CΦΦKDZSF52020752001350145015501303405564007068069904006060112DZSF5202135200140015001600130340556400706806105040012060113DZSF520219520014001500160013034055640070680611104001806011DZSF52525752201600170018001504505584007068069904006060112DZSF5252635220165017501850150450558400706806105040012060113DZSF5252695220165017501850150450558400706806111040018060114DZSF5252755220170018001900170480558400706806117040024060155DZSF5252815220170018001900170480558400706806123040030060156DZSF525287522017001800190017048055840070680612904003606015DZSF1020207520013501450155015034010188001178127811203806060152DZSF10202315200140015001600150340101880011781278118038012060153DZSF10202195200140015001600150340101880011781278124038018060154DZSF10202255250150016001700190400101880011781278130040024060175DZSF10202315250150016001700190400101880011781278136040030060176DZSF1020237525015001600170019040010188001178127814204003606017DZSF1025257522016001700180017045010208001178127811203806060132DZSF10252635220165017501850170450102080011781278118038012060133DZSF1025269522016501750185017045010208001178127812403801806013DZSF830308025090020002100190500818600978109811204306060172DZSF83031402501900200021001905008186009781098118043012060173DZSF8303200250200021002200190580818600978109812404301806017DZSF1030308028019002000210021050010208001178129811204506060172DZSF10303140280190020002100210500102080011781298118045012060173DZSF1030320028020002100220021058010208001178129812404501806017DZSF1224248022015501650175017045012209501378149811504006060172DZSF12242540220155016501750170450122095013781498121040012060173DZSF1224260022016001700180017045012209501378149812704001806017直線振動篩使用與維護在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支承座、篩板的固定螺栓要重新緊固一遍檢查兩臺振動電機的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺振動電機的轉向相反篩機運轉時，先空載啟動、運行、停車一次觀察有無異?，F(xiàn)象及聲響，空運轉時應平穩正常連續空運轉４小時后，測量軸承溫度，軸承溫度不得超過75oC；并將各部位聯接螺栓重新緊固一次，以后再反復進行2-3次帶料運轉時，給料要均勻，使物料在篩面上均勻分布，如物料“跑偏”，應調整給料點篩機停機前，應先停止給料，等篩面物料走完后，再停機。停機后要及時清理篩面上的物料和雜物直線振動篩說明書一、直線振動篩的工作原理：直線振動篩是雙振動電機驅動。當兩臺振動電機做同步、反向運轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此物料在直線振動篩機上的運動軌跡為直線向前做拋物線運動。兩電機軸相對篩面有一傾角在激振力和物料自重力的合力作用下物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。二、直線振動篩的結構直線振動篩主要由篩箱、網架、篩網、振動電機、電機臺座、減振彈簧、支架組成。三、安裝與調整1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分2、網架：由變形較小的木材制成，用來保持篩網平整張緊，達到正常篩分。如果比重較大或產量大時可使用金屬篩框3、篩網：用復合國家標準的不銹鋼篩網4、振動電機使用與維修方法祥見振動電機使用說明書5、電機臺座：標準型（電機安裝在篩箱下方的）篩機的電機臺座是可以移動的，使用前連接螺釘必須擰緊，特別是新篩機試用前三天必須反復緊固，以免松動造成事故6、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面7、支架：由槽鋼組成，支撐著振動篩主體。安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行四、定期檢查和保養在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺電機的轉向相反。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75℃。篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。振動電機或激振器使用3個月后要加油一次，每半年小修一次，每一年大修一次。
